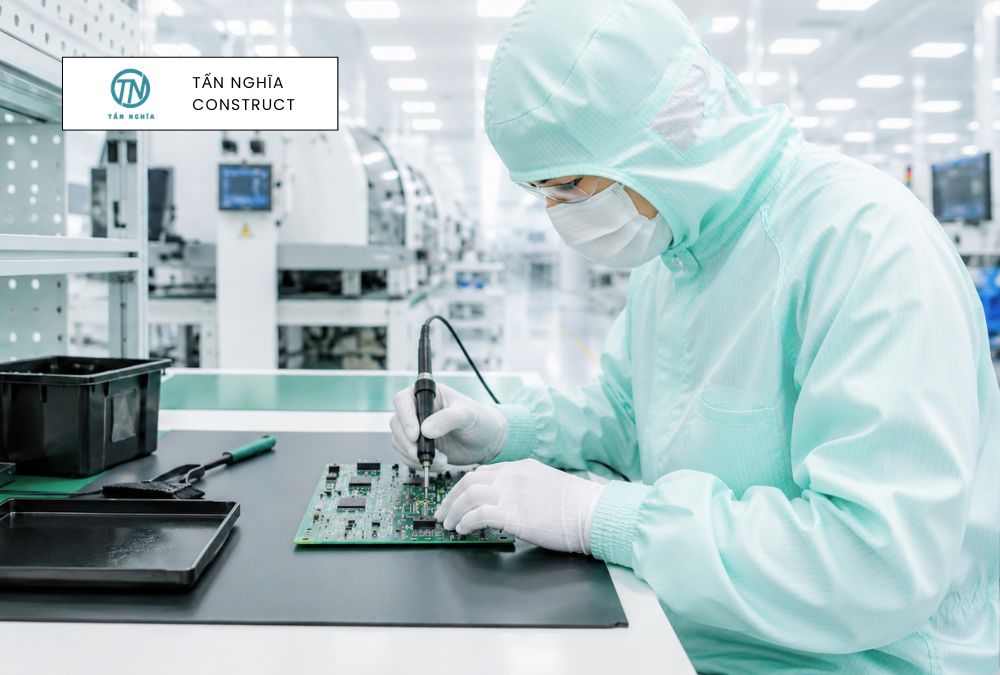

Kiểm soát tĩnh điện ESD trong phòng sạch điện tử

Trong phòng sạch điện tử, bụi chỉ là một phần của vấn đề vận hành. Tĩnh điện ESD mới là yếu tố ảnh hưởng trực tiếp đến độ ổn định của PCB, vi mạch và linh kiện điện tử độ nhạy cao. Một điện tích rất nhỏ phát sinh trong lúc thao tác cũng có thể làm chip lỗi ngầm, giảm tuổi thọ linh kiện hoặc khiến bo mạch mất ổn định sau khi xuất xưởng.

Đây là lý do các nhà máy SMT, PCB, bán dẫn và cảm biến điện tử hiện nay luôn triển khai hệ thống kiểm soát ESD đồng bộ cùng HVAC và cấu trúc phòng sạch thay vì xử lý riêng từng hạng mục.

TĨNH ĐIỆN ESD TRONG PHÒNG SẠCH ĐIỆN TỬ LÀ GÌ?

ESD là hiện tượng phóng tĩnh điện xảy ra khi điện tích tích tụ trên bề mặt vật thể và giải phóng đột ngột sang thiết bị khác.

Trong môi trường điện tử, điện tích có thể phát sinh từ rất nhiều hoạt động thường ngày như kỹ thuật viên di chuyển trên sàn, bóc bao bì linh kiện, thao tác PCB hoặc ma sát giữa các vật liệu trong line sản xuất.

Đối với linh kiện điện tử thông thường, ESD đã có thể gây lỗi vận hành. Với chip bán dẫn, cảm biến hoặc bo mạch mật độ cao, điện tích rất nhỏ cũng đủ làm hỏng cấu trúc vi mạch mà mắt thường không thể nhận biết ngay tại thời điểm sản xuất.

Nhiều trường hợp PCB vẫn vượt qua bước kiểm tra ban đầu nhưng phát sinh lỗi sau thời gian vận hành thực tế do linh kiện đã bị ảnh hưởng bởi ESD từ trước.

Nếu muốn hiểu rõ hơn về môi trường sản xuất SMT và cấu trúc phòng sạch điện tử, bạn có thể tham khảo thêm bài thiết kế và thi công phòng sạch điện tử đạt chuẩn ISO cho nhà máy sản xuất linh kiện.

VÌ SAO TĨNH ĐIỆN ESD XUẤT HIỆN LIÊN TỤC TRONG PHÒNG SẠCH ĐIỆN TỬ?

Phòng sạch điện tử duy trì môi trường rất sạch và độ ẩm ổn định để phục vụ sản xuất PCB. Tuy nhiên, chính đặc điểm này lại khiến điện tích dễ tích tụ hơn nếu hệ thống ESD không được triển khai đồng bộ.

Độ Ẩm Thấp Làm Điện Tích Tích Tụ Mạnh Hơn

Trong nhiều line SMT, độ ẩm thấp giúp hạn chế oxy hóa và ổn định điều kiện sản xuất linh kiện điện tử. Tuy nhiên, khi độ ẩm xuống quá thấp, điện tích sẽ khó phân tán trong không khí và liên tục tích tụ trên quần áo kỹ thuật viên, bề mặt PCB hoặc bàn thao tác.

► Đây là lý do nhiều nhà máy điện tử luôn duy trì độ ẩm khoảng 45–60% RH để cân bằng giữa yêu cầu sản xuất và khả năng kiểm soát ESD.

Ma Sát Trong Quá Trình Thao Tác PCB Tạo Ra Điện Tích Liên Tục

Hoạt động di chuyển vật tư, bóc reel linh kiện, kéo khay nhựa hoặc thao tác trực tiếp trên PCB đều tạo ra ma sát và phát sinh điện tích.

Tại khu vực gắp chip SMT hoặc kiểm tra AOI, điện tích thường xuất hiện mạnh hơn do mật độ thao tác liên tục quanh linh kiện điện tử kích thước nhỏ.

Nếu khu vực này không được xử lý bằng bàn dẫn điện, tiếp địa ESD và thiết bị cân bằng ion, điện tích sẽ truyền trực tiếp lên PCB trong quá trình vận hành.

Vật Liệu Và Thiết Bị Không Đồng Bộ Làm ESD Mất Kiểm Soát

Nhiều hệ thống chỉ lắp sàn chống tĩnh điện nhưng chưa đồng bộ tiếp địa, ghế ESD hoặc đồng phục kỹ thuật viên. Khi đó, điện tích vẫn tích tụ liên tục quanh line SMT dù phòng sạch đã đạt ISO.

Trong thực tế vận hành, ESD chỉ ổn định khi toàn bộ hệ thống từ sàn, bàn thao tác, độ ẩm, thiết bị ion đến nhân sự đều được kết nối đồng bộ theo cùng tiêu chuẩn chống tĩnh điện.

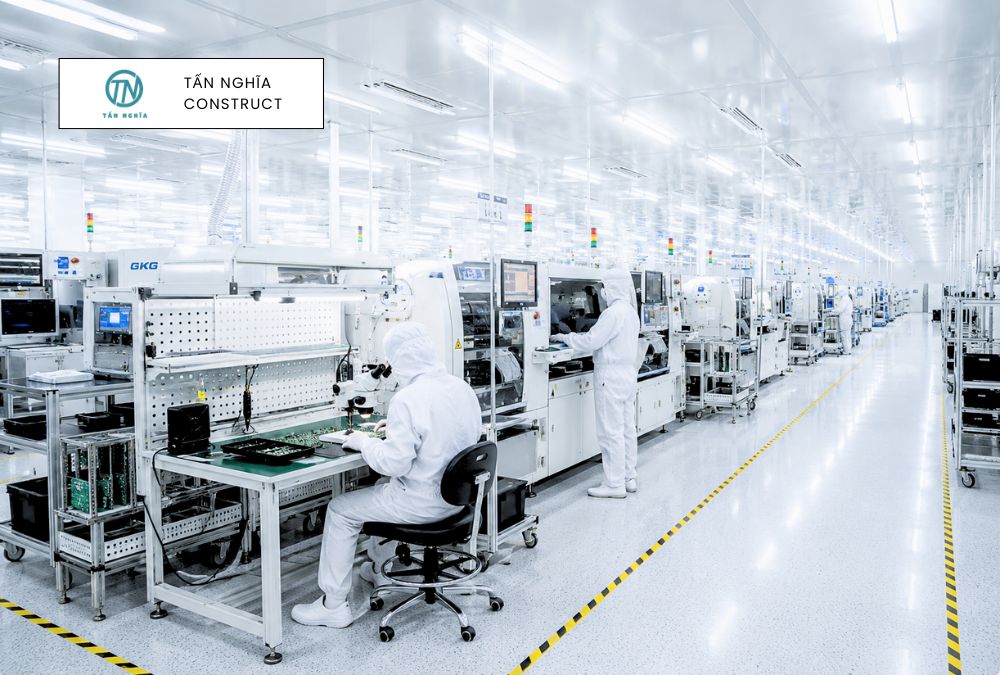

KIỂM SOÁT ESD TRONG PHÒNG SẠCH ĐIỆN TỬ BẰNG CÁCH NÀO?

Kiểm soát ESD luôn được triển khai đồng thời với HVAC, layout và cấu trúc vận hành của line SMT.

Duy Trì Độ Ẩm Ổn Định Cho Khu SMT Và PCB

Trong phòng sạch điện tử, độ ẩm luôn được tính toán trực tiếp theo đặc điểm của linh kiện và mật độ vận hành của line SMT thay vì cài đặt chung cho toàn bộ nhà xưởng.

Đội ngũ kỹ thuật sẽ phân chia riêng từng khu vực như in kem hàn, gắp chip SMT, AOI và khu kiểm tra PCB để HVAC kiểm soát độ ẩm chính xác hơn. Với các line SMT sản xuất liên tục, cảm biến nhiệt độ và độ ẩm được đặt ngay tại khu thao tác PCB thay vì đặt ngoài hành lang kỹ thuật, nhờ đó hệ thống phản hồi nhanh khi môi trường thay đổi trong lúc vận hành máy.

Tại các dây chuyền chip bán dẫn hoặc cảm biến điện tử, độ ẩm thường được giữ ổn định khoảng 45–60% RH để hạn chế tích tụ điện tích trên bề mặt PCB và quần áo kỹ thuật viên. Khi không khí quá khô, điện tích sẽ xuất hiện liên tục trong lúc thay reel linh kiện, bóc bao bì chống ẩm hoặc di chuyển khay PCB giữa các line SMT.

Nhiều nhà máy hiện nay đã kết nối HVAC trực tiếp với hệ thống BMS để theo dõi độ ẩm theo thời gian thực. Khi môi trường dao động vượt ngưỡng cài đặt, hệ thống sẽ tự động điều chỉnh lưu lượng gió hoặc công suất tạo ẩm để duy trì trạng thái ổn định cho khu sản xuất điện tử.

Triển Khai Sàn, Bàn Thao Tác Và Tiếp Địa ESD Đồng Bộ

Hệ thống chống tĩnh điện ESD chỉ ổn định khi toàn bộ sàn, bàn thao tác, thiết bị và nhân sự đều được kết nối theo cùng một cấu trúc tiếp địa xuyên suốt toàn bộ line SMT.

Trong quá trình triển khai, lớp sàn vinyl chống tĩnh điện sẽ được liên kết trực tiếp với dải đồng tiếp địa phía dưới sàn để điện tích thoát liên tục trong lúc kỹ thuật viên di chuyển quanh khu PCB. Khoảng cách giữa các điểm tiếp địa cũng được tính toán theo diện tích line SMT để điện trở sàn duy trì ổn định lâu dài sau thời gian vận hành.

Tại khu gắp chip và AOI, bàn thao tác dẫn điện được kết nối riêng với hệ thống ESD nhằm ngăn điện tích tích tụ trực tiếp lên bề mặt PCB khi kỹ thuật viên kiểm tra linh kiện. Ghế ESD, giày chống tĩnh điện và vòng đeo tay cũng được kiểm tra điện trở định kỳ để đảm bảo điện tích luôn thoát đúng tiêu chuẩn kỹ thuật.

Đối với các line SMT sản xuất cảm biến hoặc chip độ nhạy cao, thiết bị cân bằng ion sẽ được bố trí ngay phía trên khu thao tác nhằm trung hòa điện tích tồn tại trong không khí. Vị trí lắp đặt ionizer luôn được tính theo hướng di chuyển PCB để luồng ion bao phủ đúng khu vực gắp linh kiện thay vì phân tán toàn bộ phòng sạch.

Kiểm Soát Luồng Khí Sạch Để Giảm Bụi Và Điện Tích Quanh PCB

Luồng khí sạch trong phòng sạch SMT được thiết kế theo hướng di chuyển thực tế của PCB để bụi không tồn tại quanh khu in kem hàn, gắp chip và kiểm tra AOI.

Xác định trực tiếp vị trí phát sinh bụi trong line SMT trước khi bố trí quạt lọc FFU và hướng cấp gió. Các khu thao tác PCB thường sử dụng luồng khí sạch thổi từ trần xuống nhằm đẩy bụi mịn ra khỏi bề mặt bo mạch trước công đoạn hàn linh kiện điện tử.

Lọc HEPA H13 được lắp theo từng cụm line SMT thay vì chia đều toàn bộ diện tích phòng để mật độ lọc tập trung đúng khu vực sản xuất chính. Với dây chuyền điện tử mật độ cao, clean booth còn được bổ sung riêng tại khu gắp chip nhằm tạo vùng sạch cục bộ có độ ổn định cao hơn phần còn lại của nhà xưởng.

Áp suất dương giữa các khu vực cũng được duy trì liên tục để bụi từ hành lang kỹ thuật hoặc khu đóng gói không đi ngược vào line SMT. Khi cửa mở hoặc kỹ thuật viên di chuyển vật tư, luồng khí sạch vẫn giữ hướng ổn định quanh PCB thay vì bị đảo chiều gây phát tán bụi và điện tích trong khu sản xuất điện tử.
