Thiết Bị Phòng Sạch Gồm Những Gì? Vai Trò Cụ Thể Trong Vận Hành
Hệ thống HVAC tạo ra môi trường đạt chuẩn, còn hệ thống bao che giúp duy trì sự cách ly giữa phòng sạch với môi trường bên ngoài. Tuy nhiên, để toàn bộ quy trình vận hành diễn ra ổn định, phòng sạch vẫn cần nhiều thiết bị chuyên dụng nhằm kiểm soát con người, vật tư và luồng không khí trong suốt quá trình sản xuất.

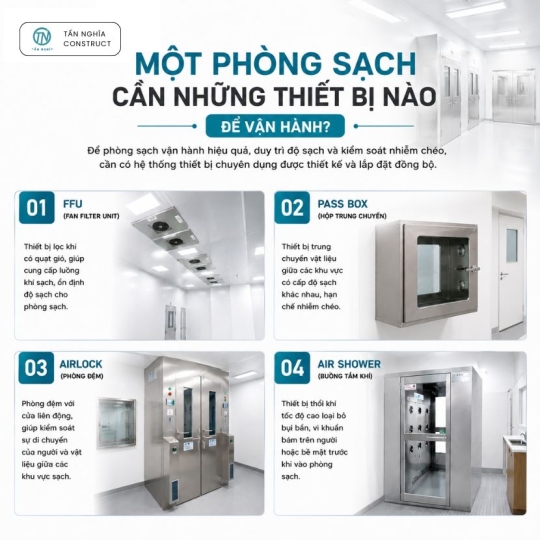

Mỗi thiết bị đảm nhận một nhiệm vụ riêng và được bố trí tại những vị trí khác nhau trong công trình, khi phối hợp với HVAC và hệ thống bao che, chúng tạo thành một chuỗi kiểm soát khép kín, góp phần duy trì độ sạch, giảm nguy cơ nhiễm bẩn và đáp ứng các tiêu chuẩn của từng ngành sản xuất.

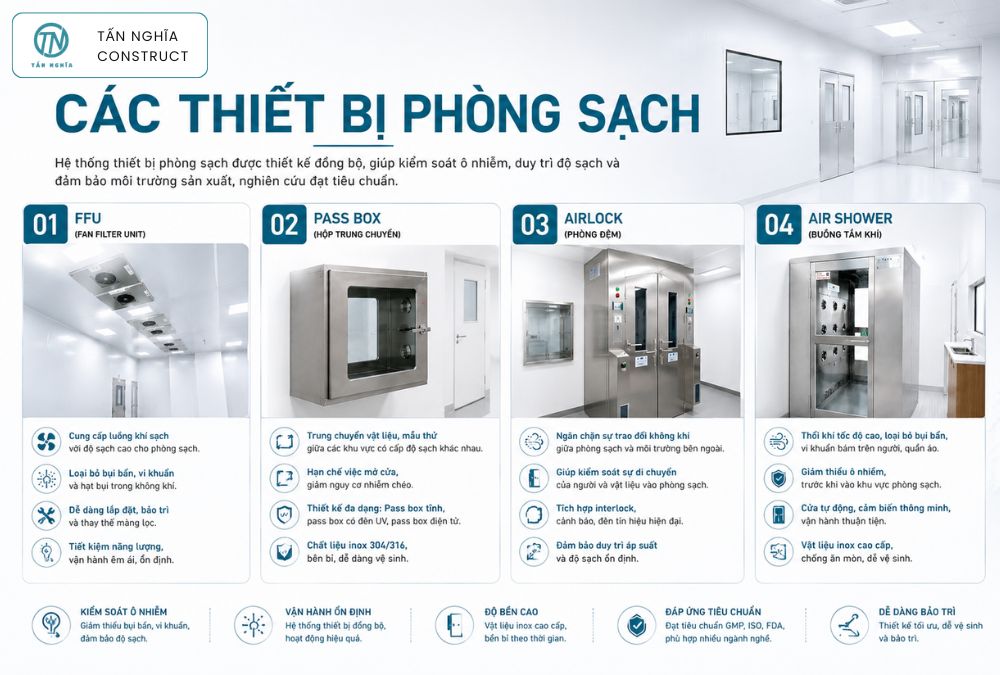

Trước khi tìm hiểu từng thiết bị, dựa vào cấu trúc của phòng sạch hãy hình dung cách một người và một lô vật tư đi vào phòng sạch.
Nhân sự sau khi thay trang phục bảo hộ sẽ đi qua Air shower để loại bỏ bụi bám trên quần áo. Tiếp theo, họ di chuyển vào Airlock hay thường gọi là khu vực đệm giúp kiểm soát việc ra vào và duy trì chênh áp giữa các khu vực.
→ Sau khi hoàn tất quy trình này, người vận hành mới bước vào phòng sạch để làm việc.
Trong khi đó, nguyên vật liệu hoặc bán thành phẩm thường không đi cùng lối với nhân sự mà được trung chuyển thông qua Pass box hoặc Material Airlock nhằm hạn chế việc mở cửa trực tiếp giữa các khu vực có cấp độ sạch khác nhau.
Bên trong phòng sạch, tại những vị trí yêu cầu mức độ sạch cao hơn, hệ thống FFU sẽ tiếp tục tạo ra các vùng khí sạch cục bộ phục vụ từng công đoạn sản xuất.
► Có thể thấy, mỗi thiết bị đều xuất hiện ở một giai đoạn khác nhau của quy trình vận hành. Mặc dù hoạt động độc lập, tất cả đều hướng đến cùng một mục tiêu là kiểm soát nguồn phát sinh bụi và duy trì môi trường sạch ổn định.
_________________________
Trao đổi trực tiếp với chúng tôi bạn nhé:
CÔNG TY TNHH THƯƠNG MẠI XÂY DỰNG TẤN NGHĨA
Điện thoại: 0899 209 779
__________
Con người luôn được xem là nguồn phát sinh hạt bụi lớn nhất trong phòng sạch, chỉ riêng việc di chuyển, thay đổi tư thế hoặc ma sát giữa quần áo cũng có thể tạo ra hàng nghìn hạt bụi mỗi phút.
Vì vậy, trước khi bước vào khu vực sản xuất, người vận hành phải trải qua nhiều bước kiểm soát nhằm giảm thiểu lượng bụi mang theo từ bên ngoài, hai thiết bị đóng vai trò quan trọng nhất trong giai đoạn này là Air Shower và Airlock.

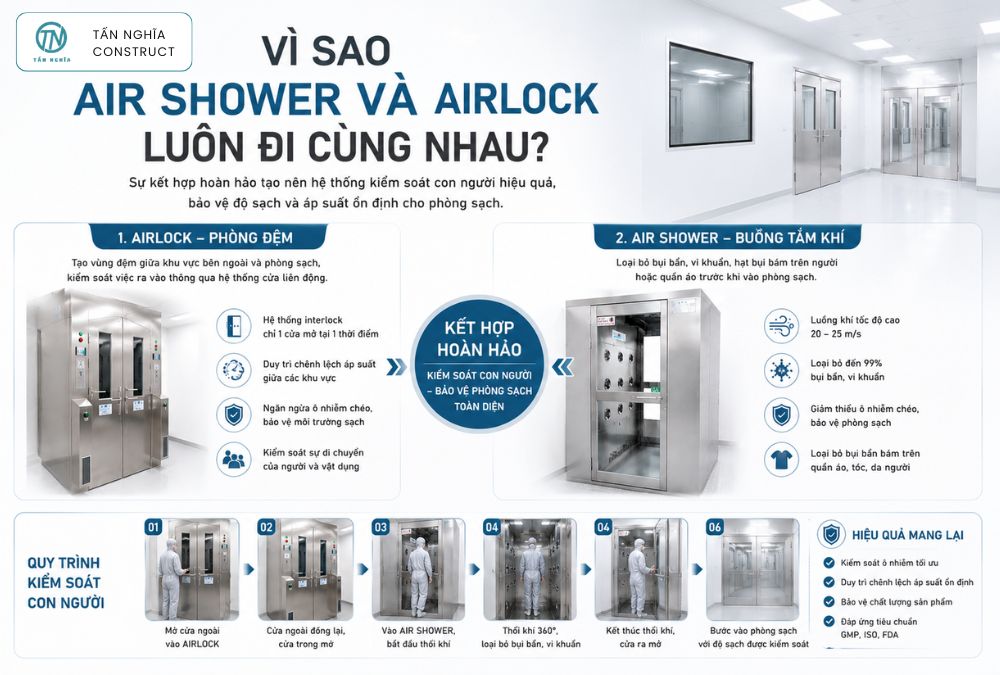

Air Shower là buồng thổi khí sạch được lắp đặt ngay trước lối vào phòng sạch.
Thiết bị sử dụng các tia khí có tốc độ cao để thổi bay bụi bám trên quần áo, giày dép và bề mặt cơ thể. Lượng bụi này sau đó được thu hồi và lọc qua bộ lọc HEPA trước khi không khí tiếp tục được tuần hoàn bên trong thiết bị.
Việc loại bỏ bụi ngay từ đầu vào giúp giảm đáng kể nguy cơ ô nhiễm môi trường sản xuất và hỗ trợ hệ thống HVAC duy trì độ sạch ổn định hơn.
Sau khi đi qua Air Shower, người vận hành tiếp tục di chuyển vào Airlock.
Đây là khu vực đệm được bố trí giữa các phòng nhằm kiểm soát việc ra vào và hạn chế sự trao đổi không khí trực tiếp giữa hai môi trường có cấp độ sạch khác nhau.
Thông qua hệ thống liên động cửa (Interlock), Airlock chỉ cho phép mở một cửa tại một thời điểm. Nhờ đó, chênh áp giữa các khu vực luôn được duy trì ổn định và nguy cơ bụi bẩn xâm nhập vào phòng sạch được giảm xuống đáng kể.
⇒ Ngoài nhiệm vụ kiểm soát luồng di chuyển, Airlock còn là nơi thực hiện nhiều quy trình như thay đồ bảo hộ, thay giày hoặc chuẩn bị trước khi vào khu vực sản xuất.
Nhiều người cho rằng chỉ cần lắp Air Shower là đã đủ để bảo vệ phòng sạch, nhưng trên thực tế, hai thiết bị này đảm nhận hai nhiệm vụ hoàn toàn khác nhau.
Air Shower giúp loại bỏ bụi bám trên người và trang phục trước khi vào khu vực sản xuất, trong khi Airlock kiểm soát quá trình ra vào và hạn chế sự trao đổi không khí giữa các khu vực.
Một thiết bị tập trung vào giảm nguồn phát sinh bụi, thiết bị còn lại tập trung vào duy trì điều kiện môi trường. Khi kết hợp với nhau, chúng tạo thành lớp bảo vệ đầu tiên của phòng sạch trước khi người vận hành tiếp cận khu vực sản xuất.
Bên cạnh con người, nguyên vật liệu cũng là một trong những nguồn có nguy cơ đưa bụi và tạp chất từ bên ngoài vào phòng sạch, vì khi mỗi lần mở cửa để chuyển vật tư giữa các khu vực đều có thể làm thay đổi chênh áp và ảnh hưởng đến chất lượng môi trường bên trong.
► Để hạn chế rủi ro phòng sạch phải sử dụng các thiết bị trung chuyển chuyên dụng, giúp cho phép đưa vật tư từ khu vực này sang khu vực khác mà không làm gián đoạn điều kiện vận hành của toàn bộ hệ thống.
Pass Box là thiết bị được lắp âm trên vách panel, hoạt động như một khoang trung chuyển kín giữa hai khu vực có cấp độ sạch khác nhau.
Thay vì mở cửa phòng để chuyển vật tư trực tiếp, người vận hành chỉ cần đặt vật tư vào Pass Box, sau khi cửa phía thứ nhất đóng hoàn toàn, cửa phía còn lại mới được phép mở nhờ cơ chế liên động (Interlock). Giúp hạn chế sự trao đổi không khí giữa hai khu vực và giảm nguy cơ bụi bẩn xâm nhập vào phòng sạch.
Tùy theo yêu cầu của từng công trình, Pass Box có thể là loại tĩnh hoặc loại động tích hợp hệ thống lọc HEPA để làm sạch vật tư trong quá trình trung chuyển.
⇒ Trong hầu hết các nhà máy đạt chuẩn GMP, ISO 14644 hoặc HACCP, Pass Box gần như là thiết bị tiêu chuẩn tại các khu vực xuất nhập nguyên liệu và bán thành phẩm.
Đối với xe đẩy, pallet hoặc các thiết bị có kích thước lớn, Pass Box sẽ không còn phù hợp.

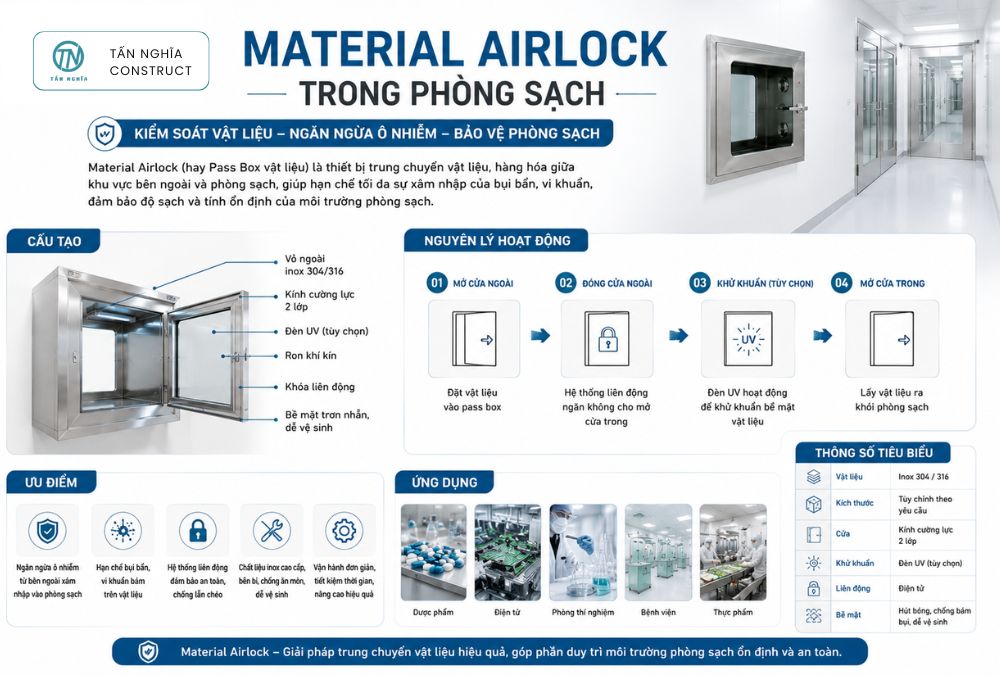

Lúc này, Material Airlock được sử dụng như một khu vực đệm dành riêng cho việc trung chuyển vật tư.
Nguyên lý hoạt động tương tự Airlock dành cho nhân sự, tuy nhiên không gian lớn hơn để đáp ứng việc vận chuyển hàng hóa. Hệ thống cửa liên động vẫn được áp dụng nhằm duy trì chênh áp và hạn chế sự trao đổi không khí giữa các khu vực.
Tại các nhà máy có lưu lượng nguyên vật liệu lớn, Material Airlock thường được bố trí riêng biệt với lối đi của nhân sự nhằm tránh giao cắt giữa hai luồng di chuyển.
Thùng carton, bao bì, dụng cụ hoặc xe vận chuyển đều có thể mang theo bụi bẩn từ môi trường bên ngoài.
Nếu vật tư được đưa trực tiếp vào khu vực sản xuất mà không thông qua thiết bị trung chuyển phù hợp, toàn bộ môi trường sạch có thể bị ảnh hưởng chỉ sau một vài lần mở cửa.
► Đó là lý do các nhà máy luôn thiết kế riêng quy trình trung chuyển vật tư, tách biệt với quy trình di chuyển của con người.
Sau khi con người và vật tư đã được kiểm soát trước khi vào phòng sạch, vẫn còn một yêu cầu quan trọng khác: duy trì độ sạch cao tại từng vị trí sản xuất.
Không phải mọi khu vực trong phòng sạch đều cần cùng một cấp độ sạch. Một số công đoạn như lắp ráp linh kiện điện tử, chiết rót vô trùng hoặc thao tác trong phòng thí nghiệm thường yêu cầu môi trường sạch hơn so với khu vực xung quanh.
Thay vì nâng cấp toàn bộ phòng sạch lên cấp độ cao hơn, nhiều công trình lựa chọn FFU để tạo ra các vùng sạch cục bộ ngay tại vị trí cần thiết.
FFU là thiết bị tích hợp quạt và bộ lọc HEPA hoặc ULPA trong cùng một cụm.
Thiết bị được lắp trực tiếp trên trần phòng sạch hoặc phía trên khu vực thao tác, liên tục hút không khí, lọc sạch và cấp trở lại thông qua dòng khí một chiều.
Nhờ hoạt động độc lập, FFU có thể tạo ra những vùng có độ sạch cao hơn môi trường xung quanh mà không cần thay đổi toàn bộ hệ thống HVAC.
Đây là giải pháp được sử dụng rộng rãi trong ngành điện tử, bán dẫn, quang học, dược phẩm và nhiều lĩnh vực yêu cầu kiểm soát bụi ở mức rất nghiêm ngặt.
Ngoài các thiết bị chính kể trên, một phòng sạch hoàn chỉnh còn được trang bị nhiều thiết bị hỗ trợ nhằm đảm bảo quá trình vận hành diễn ra an toàn, ổn định và đúng quy trình.
Tùy theo từng ngành sản xuất, các thiết bị này có thể khác nhau, nhưng phổ biến nhất gồm:
Đồng hồ đo chênh áp giữa các khu vực.
Đồng hồ theo dõi nhiệt độ và độ ẩm.
Hệ thống Interlock điều khiển cửa.
Đèn UV khử khuẩn tại một số khu vực đặc biệt.
Ghế thay giày trước khi vào phòng sạch.
Tủ bảo quản trang phục bảo hộ.
Bồn rửa tay và thiết bị sát khuẩn.
Bàn thao tác sạch cho các công đoạn yêu cầu môi trường cục bộ.
⇒ Mặc dù kích thước và chức năng của từng thiết bị không lớn như HVAC hay FFU, chúng lại góp phần hoàn thiện quy trình kiểm soát nhiễm bẩn và nâng cao hiệu quả vận hành của toàn bộ công trình.

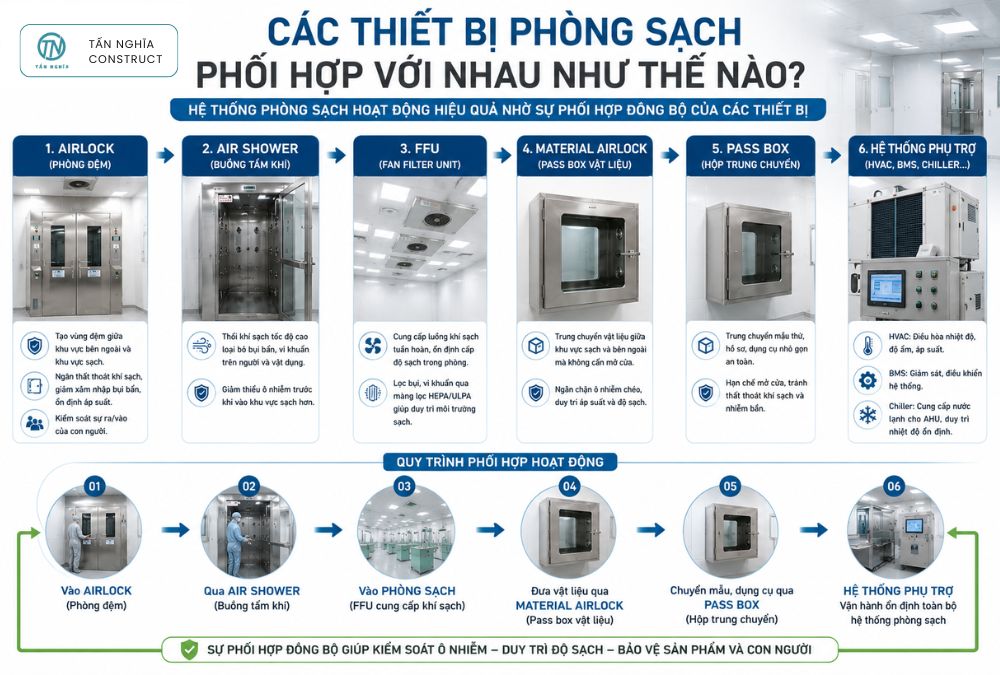

Mỗi thiết bị trong phòng sạch chỉ đảm nhận một nhiệm vụ nhất định, giá trị thực sự của chúng nằm ở khả năng phối hợp thành một quy trình kiểm soát nhiễm bẩn khép kín, từ thời điểm con người và vật tư đi vào cho đến khi hoàn thành quá trình sản xuất.
Nếu thiếu một mắt xích trong chuỗi này, nguy cơ bụi bẩn hoặc tác nhân gây ô nhiễm xâm nhập vào phòng sạch sẽ tăng lên đáng kể.
Quy trình bắt đầu từ nhân sự.
Sau khi mặc trang phục bảo hộ, người vận hành sẽ đi qua Air Shower để loại bỏ bụi bám trên quần áo và giày dép. Tiếp theo, họ di chuyển vào Airlock nhằm kiểm soát việc mở cửa và hạn chế sự trao đổi không khí giữa các khu vực.
⇒ Nhờ hai bước này, lượng bụi phát sinh từ con người được giảm xuống trước khi tiếp cận khu vực sản xuất.
Song song với nhân sự, nguyên vật liệu và bán thành phẩm cũng phải tuân theo quy trình trung chuyển riêng.
Thay vì mở cửa trực tiếp, vật tư được đưa qua Pass Box hoặc Material Airlock để hạn chế ảnh hưởng đến chênh áp và độ sạch của phòng.
Việc tách riêng luồng di chuyển của con người và vật tư giúp giảm nguy cơ nhiễm bẩn chéo, đồng thời đảm bảo quá trình sản xuất diễn ra liên tục.
Khi con người và vật tư đã được kiểm soát, hệ thống HVAC sẽ duy trì nhiệt độ, độ ẩm, lưu lượng gió và chất lượng không khí cho toàn bộ phòng sạch.
Đối với những công đoạn yêu cầu cấp độ sạch cao hơn, FFU tiếp tục tạo ra vùng khí sạch cục bộ ngay tại vị trí thao tác.
Nhờ sự phối hợp này, từng khu vực trong phòng sạch đều đáp ứng đúng điều kiện môi trường theo yêu cầu của quy trình sản xuất mà không cần nâng cấp toàn bộ công trình lên cùng một cấp độ sạch.
Toàn bộ quá trình trên chỉ đạt hiệu quả khi môi trường phòng sạch được cách ly tốt với bên ngoài.
Hệ thống bao che như tường panel, cửa phòng sạch, trần và sàn chuyên dụng tạo thành lớp bao che kín, giúp hạn chế thất thoát không khí và giảm nguy cơ bụi bẩn xâm nhập từ môi trường xung quanh.
► Đây cũng là nền tảng để HVAC duy trì chênh áp và các thông số môi trường ổn định trong suốt quá trình vận hành.
Không phải mọi phòng sạch đều sử dụng cùng một hệ thống thiết bị, mà phải tùy theo đặc điểm sản phẩm và yêu cầu kiểm soát môi trường, chủ đầu tư sẽ lựa chọn những thiết bị phù hợp để tối ưu hiệu quả vận hành.
Ngành dược phẩm: các nhà máy dược thường ưu tiên Air Shower, Airlock và Pass Box nhằm kiểm soát chặt chẽ luồng nhân sự và vật tư, đồng thời duy trì chênh áp giữa các khu vực theo yêu cầu của GMP.
Ngành thực phẩm và mỹ phẩm: thiết bị được lựa chọn tập trung vào việc hạn chế nguy cơ ô nhiễm từ con người và nguyên liệu trong suốt quá trình chế biến, chiết rót và đóng gói.
Ngành điện tử và bán dẫn: ngoài HVAC, nhiều khu vực sản xuất còn được bổ sung FFU để tạo vùng khí sạch cục bộ, đáp ứng yêu cầu kiểm soát hạt bụi ở mức rất nghiêm ngặt.
Bệnh viện và phòng thí nghiệm: airlock và các thiết bị kiểm soát ra vào được sử dụng nhằm duy trì điều kiện áp suất giữa các khu vực, giảm nguy cơ lây nhiễm và đảm bảo an toàn trong quá trình vận hành.
Không được đánh giá hiệu quả của từng thiết bị riêng lẻ.
Air Shower sẽ không phát huy hết tác dụng nếu phía sau không có Airlock để duy trì chênh áp. Tương tự, FFU cũng không thể tạo ra môi trường sạch ổn định nếu HVAC không cung cấp nguồn không khí đạt yêu cầu hoặc hệ thống bao che không đủ kín.
Hiệu quả của phòng sạch luôn là kết quả của sự phối hợp giữa nhiều hệ thống và thiết bị khác nhau. Mỗi thành phần đảm nhận một nhiệm vụ riêng, nhưng tất cả đều hướng đến mục tiêu chung là kiểm soát môi trường sản xuất theo đúng tiêu chuẩn thiết kế.
