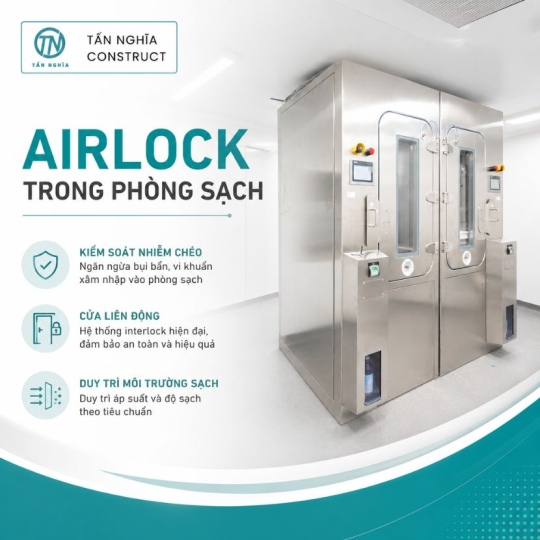

Airlock Trong Phòng Sạch: Vùng Đệm Kiểm Soát Chênh Áp Và Nhiễm Bẩn

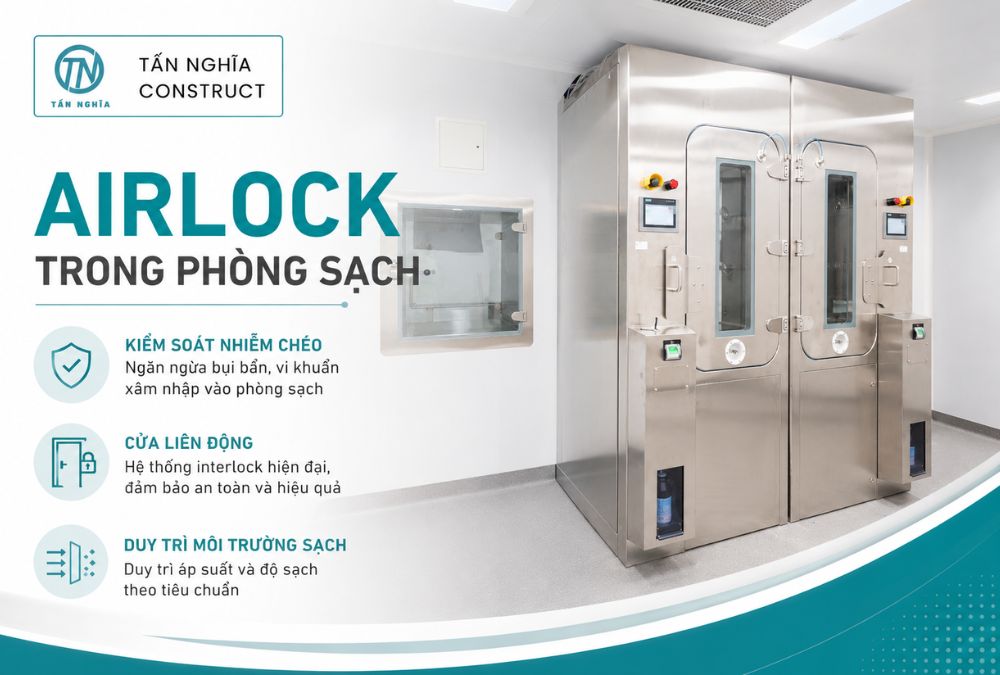

AIRLOCK LÀ GÌ?

Airlock là khu vực đệm được bố trí giữa hai không gian có điều kiện môi trường khác nhau trong phòng sạch, khu vực này giúp kiểm soát quá trình di chuyển của con người, vật tư hoặc thiết bị trước khi đi từ một khu vực sang khu vực khác.

Trong nhiều nhà máy dược phẩm, thực phẩm, mỹ phẩm hoặc điện tử,... Airlock thường được đặt giữa hành lang và phòng sạch hoặc giữa hai khu vực có cấp độ sạch khác nhau.

Mặc dù không trực tiếp xử lý không khí như hệ thống HVAC, Airlock lại đóng vai trò quan trọng trong việc duy trì độ sạch và sự ổn định của môi trường sản xuất.

VÌ SAO PHÒNG SẠCH CẦN AIRLOCK?

Phòng sạch luôn tồn tại sự khác biệt về độ sạch, áp suất, nhiệt độ hoặc yêu cầu vận hành giữa các khu vực.

Nếu người vận hành đi trực tiếp từ khu vực này sang khu vực khác thông qua một cánh cửa thông thường, luồng không khí sẽ dễ dàng bị xáo trộn. Điều này có thể kéo theo bụi bẩn, vi sinh hoặc các tác nhân gây nhiễm bẩn từ khu vực có mức độ sạch thấp hơn.

► Airlock được tạo ra để hạn chế hiện tượng đó, thông qua việc bổ sung một vùng đệm trung gian, quá trình ra vào được kiểm soát tốt hơn và nguy cơ ảnh hưởng đến môi trường phòng sạch được giảm đáng kể.

AIRLOCK HOẠT ĐỘNG NHƯ THẾ NÀO?

Tạo Một Khu Vực Chuyển Tiếp Trước Khi Vào Phòng Sạch

Người vận hành sẽ không đi trực tiếp từ bên ngoài vào khu vực sản xuất, thay vào đó họ phải đi qua Airlock trước khi tiếp cận khu vực có độ sạch cao hơn.

Trong nhiều công trình, đây cũng là nơi thực hiện các thao tác như thay giày, thay trang phục bảo hộ hoặc vệ sinh cá nhân trước khi vào khu vực sản xuất.

Kiểm Soát Việc Mở Cửa

Một đặc điểm phổ biến của Airlock là hệ thống liên động cửa (Interlock).

Cơ chế này chỉ cho phép mở một cửa tại một thời điểm, khi cửa thứ nhất đang mở, cửa thứ hai sẽ tự động bị khóa.

⇒ Nhờ đó, hai môi trường ở hai phía không bị kết nối trực tiếp với nhau.

Hạn Chế Trao Đổi Không Khí Giữa Các Khu Vực

Việc không cho phép hai cửa mở cùng lúc giúp giảm đáng kể sự trao đổi không khí giữa các khu vực.

Đây là yếu tố quan trọng giúp hạn chế sự xâm nhập của bụi bẩn và hỗ trợ duy trì chênh áp theo đúng thiết kế.

VAI TRÒ CỦA AIRLOCK TRONG PHÒNG SẠCH

Duy Trì Chênh Áp Giữa Các Khu Vực

Chênh áp là một trong những thông số quan trọng nhất trong phòng sạch, và Airlock giúp giảm thất thoát không khí khi nhân sự hoặc vật tư di chuyển giữa các khu vực.

Nhờ đó, hệ thống HVAC có thể duy trì áp suất ổn định hơn và giảm nguy cơ nhiễm bẩn chéo.

Hạn Chế Nhiễm Bẩn Từ Con Người

Con người là một trong những nguồn phát sinh hạt bụi lớn nhất trong môi trường sản xuất.

Quá trình thay đồ bảo hộ, vệ sinh cá nhân hoặc kiểm soát việc ra vào tại Airlock giúp giảm đáng kể lượng bụi phát sinh trước khi nhân sự tiếp cận khu vực sạch.

Hỗ Trợ Kiểm Soát Quy Trình Ra Vào

Trong nhiều nhà máy đạt chuẩn GMP, Airlock không đơn thuần là khu vực trung chuyển mà còn là một phần của quy trình vận hành.

Việc kiểm soát luồng di chuyển thông qua Airlock giúp hạn chế sai sót và đảm bảo các yêu cầu về kiểm soát môi trường.

Giảm Tải Cho Hệ Thống HVAC

Mỗi lần cửa phòng sạch được mở, hệ thống HVAC phải bù lại lượng không khí thất thoát để duy trì áp suất thiết kế.

Airlock giúp giảm tần suất và mức độ thất thoát này, từ đó hỗ trợ HVAC vận hành ổn định và hiệu quả hơn.

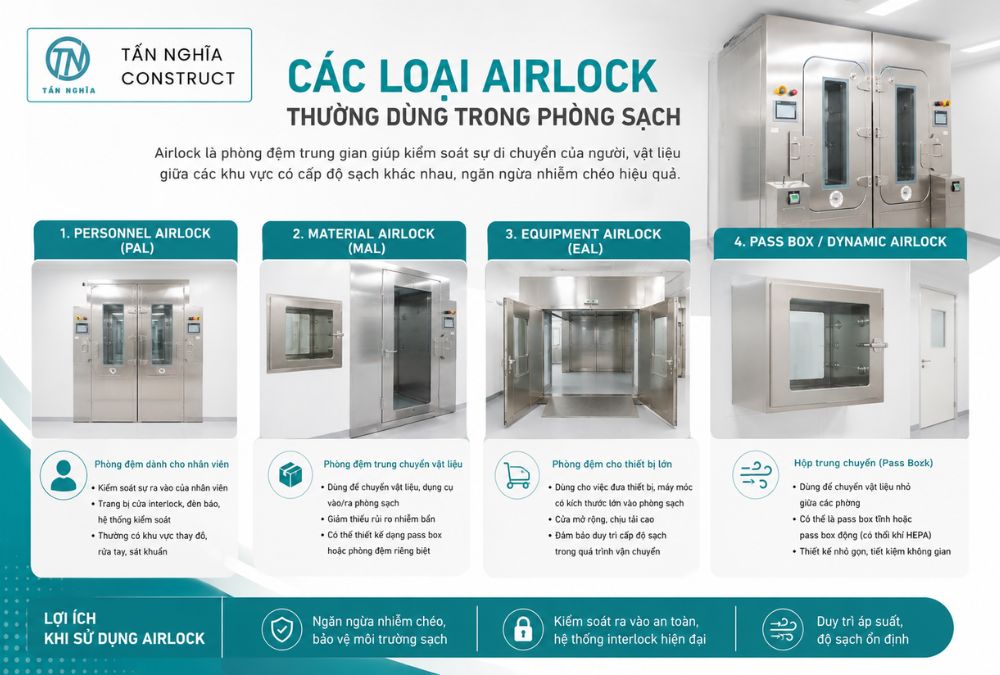

CÁC LOẠI AIRLOCK PHỔ BIẾN TRONG PHÒNG SẠCH

Personnel Airlock

Personnel Airlock được thiết kế dành cho nhân sự, đây là loại Airlock phổ biến nhất trong các nhà máy sản xuất phòng sạch.

Khu vực này thường kết hợp với tủ đồ bảo hộ, ghế thay giày hoặc các thiết bị hỗ trợ kiểm soát nhân sự trước khi vào khu vực sản xuất.

Material Airlock

Material Airlock được sử dụng cho vật tư, nguyên liệu hoặc thiết bị.

Khác với Pass Box, Material Airlock có kích thước lớn hơn và có thể đáp ứng nhu cầu vận chuyển xe đẩy, pallet hoặc các lô hàng có kích thước lớn.

Airlock Dương Áp

Loại Airlock này có áp suất cao hơn khu vực bên ngoài.

Không khí luôn có xu hướng di chuyển từ Airlock ra môi trường xung quanh, giúp hạn chế bụi bẩn xâm nhập vào bên trong.

Airlock Âm Áp

Airlock âm áp thường được sử dụng trong các khu vực có nguy cơ phát tán vi sinh hoặc tác nhân gây ô nhiễm, không khí sẽ di chuyển từ bên ngoài vào Airlock thay vì theo chiều ngược lại.

Giải pháp này thường xuất hiện trong bệnh viện, phòng cách ly hoặc các phòng thí nghiệm đặc biệt.

AIRLOCK VÀ PASS BOX KHÁC NHAU NHƯ THẾ NÀO?

Mặc dù đều là giải pháp trung chuyển giữa các khu vực, Airlock và Pass Box phục vụ những mục đích hoàn toàn khác nhau, tuy nhiên Airlock được sử dụng để kiểm soát sự di chuyển của con người hoặc các vật tư có kích thước lớn thông qua một không gian đệm riêng biệt.

⇔ Trong khi đó, Pass Box là thiết bị trung chuyển vật tư kích thước nhỏ thông qua một khoang kín được tích hợp hệ thống liên động cửa.

Hiểu đơn giản:

• Airlock là một khu vực chuyển tiếp.

• Pass Box là một thiết bị trung chuyển.

Hai giải pháp này thường được sử dụng song song trong cùng một công trình phòng sạch.

KHI NÀO NÊN BỐ TRÍ AIRLOCK?

Airlock thường được bố trí khi công trình có:

• Nhiều cấp độ sạch khác nhau.

• Yêu cầu kiểm soát chênh áp.

• Lưu lượng nhân sự ra vào thường xuyên.

• Yêu cầu tuân thủ GMP hoặc các tiêu chuẩn phòng sạch nghiêm ngặt.

• Nguy cơ nhiễm bẩn chéo giữa các khu vực.

Để hiểu rõ hơn về các giải pháp kiểm soát môi trường trong phòng sạch, bạn có thể tham khảo thêm các bài viết về FFU và hệ thống HVAC.
