Quy trình thi công HVAC: Trọn gói từ bản vẽ đến vận hành
Thi công HVAC là quá trình triển khai đồng bộ các hạng mục từ khảo sát, thiết kế, cung cấp thiết bị đến lắp đặt và vận hành hệ thống.
Đối với các công trình nhà máy, nhà xưởng, phòng sạch và khu vực sản xuất, hệ thống HVAC cần được tính toán phù hợp với đặc điểm mặt bằng, công năng sử dụng và điều kiện vận hành thực tế.
Vì vậy, thi công trọn gói từ bản vẽ đến vận hành cần được thực hiện theo từng giai đoạn rõ ràng, đảm bảo sự thống nhất giữa thiết kế và lắp đặt.
Quy trình thi công HVAC trọn gói thường được triển khai qua 4 bước chính: khảo sát và thiết kế, báo giá và chuẩn bị thiết bị, thi công lắp đặt, cuối cùng là chạy thử và bàn giao.
Mỗi bước đều có vai trò riêng nhưng cần được phối hợp chặt chẽ để đảm bảo hệ thống vận hành theo đúng yêu cầu kỹ thuật.
Đơn vị thi công cần khảo sát mặt bằng, diện tích, chiều cao, kết cấu và công năng của từng khu vực.
Đối với công trình đang hoạt động, cần xem xét thêm các hệ thống kỹ thuật hiện hữu và điều kiện thi công thực tế.
Các thông tin cần xác định bao gồm:
Diện tích, thể tích và đặc điểm sử dụng của từng khu vực.
Số lượng người, thiết bị và nguồn phát sinh nhiệt trong không gian.
Nhu cầu làm mát, thông gió và kiểm soát nhiệt độ, độ ẩm.
Vị trí bố trí thiết bị, đường ống và hệ thống phân phối gió.
Bản vẽ thiết kế cần thể hiện vị trí thiết bị, tuyến ống gió, đường ống nước lạnh, hệ thống điện và điều khiển cùng các thông số kỹ thuật liên quan.
Với các công trình phòng sạch, thiết kế HVAC cần được tính toán đồng bộ với kết cấu phòng, hệ thống lọc khí và yêu cầu duy trì điều kiện môi trường trong quá trình vận hành.
Khi phương án thiết kế đã được thống nhất, bước tiếp theo là xác định phạm vi công việc, khối lượng và chuẩn bị các nguồn lực cần thiết trước khi thi công.
Dựa trên bản vẽ thiết kế, đơn vị thi công bóc tách khối lượng thiết bị, vật tư và nhân công cho từng hạng mục.
Phạm vi báo giá HVAC thường bao gồm:
Thiết bị chính như AHU, FCU, chiller hoặc các thiết bị điều hòa theo thiết kế.
Hệ thống ống gió, đường ống nước lạnh và vật liệu bảo ôn.
Hệ thống điện, điều khiển và các thiết bị phụ trợ.
Nhân công lắp đặt, kiểm tra và chạy thử theo phạm vi hợp đồng.
Sau khi thống nhất phương án và báo giá, thiết bị, vật tư được lựa chọn theo thông số kỹ thuật đã duyệt. Đồng thời, cần lập kế hoạch tiến độ, bố trí nhân lực và chuẩn bị mặt bằng để quá trình lắp đặt diễn ra thuận lợi.
Các thiết bị chính cần được kiểm tra thông số, tình trạng và hồ sơ kỹ thuật trước khi đưa vào công trường. Vật tư như ống gió, đường ống, bảo ôn và phụ kiện cũng cần đáp ứng yêu cầu thiết kế.
Các hạng mục cần được lắp đặt theo đúng thiết kế đã duyệt, đồng thời kiểm soát chất lượng trong suốt quá trình thi công.
Tùy loại hệ thống, công việc có thể bao gồm lắp đặt AHU, FCU, chiller, thiết bị xử lý không khí và các thiết bị thông gió.
Trong quá trình lắp đặt cần kiểm tra vị trí, cao độ, kết cấu đỡ, khả năng tiếp cận để bảo trì và các yêu cầu kỹ thuật của nhà sản xuất.
Đặc biệt, thiết bị cần được bố trí sao cho thuận tiện cho việc kiểm tra, vệ sinh và thay thế các bộ phận trong quá trình sử dụng.
Hệ thống ống gió được gia công, lắp đặt theo bản vẽ, đảm bảo tuyến đi, kích thước và các vị trí kết nối phù hợp với thiết kế. Các mối nối cần được xử lý đúng yêu cầu để hạn chế rò rỉ và tổn thất gió.
Đối với hệ thống nước lạnh, đường ống cần được lắp đặt đúng tuyến, có giá đỡ và các phụ kiện theo thiết kế. Sau khi hoàn thiện các công việc cần thiết, hệ thống được kiểm tra trước khi đưa vào vận hành.
Lớp bảo ôn được thi công phù hợp với yêu cầu của đường ống và ống gió nhằm hạn chế thất thoát nhiệt, ngăn ngừa hiện tượng ngưng tụ tại những vị trí cần cách nhiệt.
Hệ thống điện và điều khiển được triển khai để cấp nguồn, điều khiển và giám sát hoạt động của các thiết bị HVAC.
Các hạng mục có thể bao gồm tủ điện, dây dẫn, cảm biến nhiệt độ, độ ẩm, thiết bị điều khiển và các kết nối tín hiệu theo thiết kế.
Việc lắp đặt cần đảm bảo các thiết bị và hệ thống điều khiển hoạt động đồng bộ. Đây là cơ sở để thực hiện chạy thử, cân chỉnh và kiểm tra các thông số vận hành ở giai đoạn tiếp theo.
Trước khi chạy thử, cần kiểm tra các kết nối cơ khí, điện, đường ống và các điều kiện an toàn theo yêu cầu kỹ thuật.
Trong quá trình này, cần theo dõi tình trạng vận hành của quạt, motor, thiết bị làm lạnh, hệ thống nước và các bộ phận liên quan.
Nếu phát hiện tiếng ồn, rung động, rò rỉ hoặc thông số bất thường, cần xác định nguyên nhân và xử lý trước khi đưa hệ thống vào vận hành chính thức.
Đối với hệ thống HVAC thông thường, các nội dung có thể bao gồm kiểm tra lưu lượng gió, lưu lượng nước, nhiệt độ cấp gió và khả năng đáp ứng tải lạnh.
Đối với phòng sạch, cần chú trọng thêm các thông số như chênh áp giữa các khu vực, nhiệt độ, độ ẩm và các yêu cầu về chất lượng không khí theo thiết kế.
Việc kiểm tra và cân chỉnh cần được thực hiện bằng phương pháp và thiết bị đo phù hợp. Kết quả cần được ghi nhận để làm cơ sở đánh giá khả năng đáp ứng yêu cầu kỹ thuật của hệ thống.
Hồ sơ bàn giao thường bao gồm bản vẽ hoàn công theo phạm vi hợp đồng, tài liệu kỹ thuật thiết bị, hướng dẫn vận hành và các kết quả kiểm tra, chạy thử liên quan.
Đồng thời, đội ngũ vận hành cần được hướng dẫn cách khởi động, điều chỉnh, theo dõi thông số và nhận biết những dấu hiệu bất thường trong quá trình sử dụng.
Việc hướng dẫn bảo trì cũng giúp chủ đầu tư chủ động xây dựng kế hoạch kiểm tra định kỳ, duy trì hiệu suất thiết bị và hạn chế sự cố trong quá trình vận hành lâu dài.

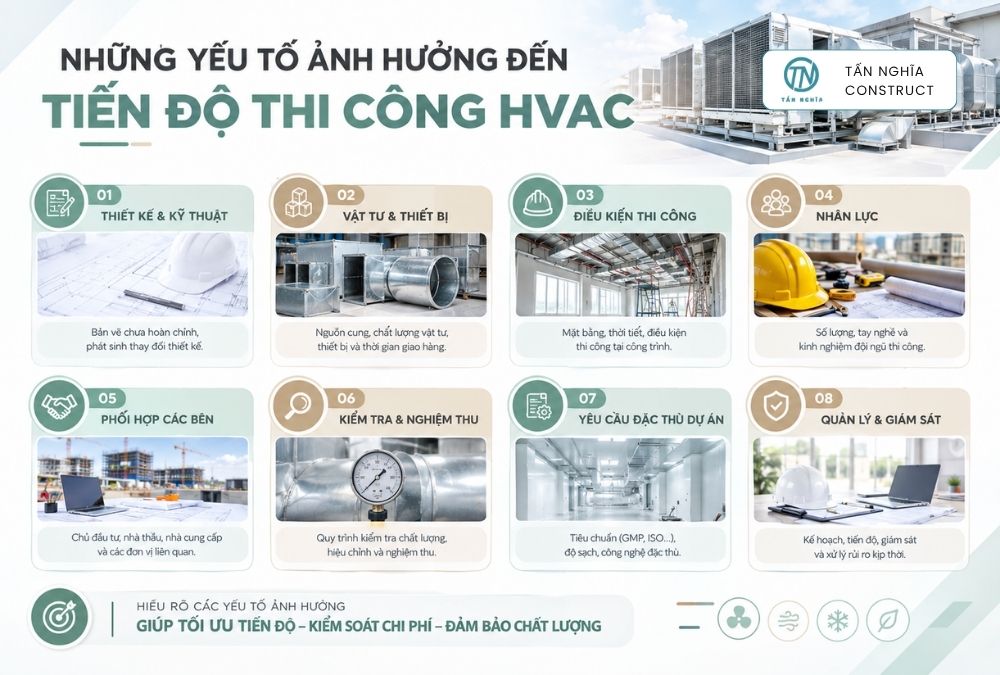

Tiến độ thi công HVAC phụ thuộc vào quy mô công trình, mức độ phức tạp của hệ thống và điều kiện triển khai thực tế.
Việc xác định các yếu tố ảnh hưởng ngay từ giai đoạn chuẩn bị giúp chủ đầu tư chủ động hơn trong kế hoạch thực hiện.
Quy mô và độ phức tạp của hệ thống
Công trình có nhiều khu vực chức năng, yêu cầu kiểm soát nhiệt độ, độ ẩm hoặc thông gió khác nhau thường cần nhiều thời gian hơn cho thiết kế, cung cấp thiết bị và lắp đặt.
Đối với phòng sạch hoặc các khu vực có yêu cầu kỹ thuật cao, thời gian thi công còn phụ thuộc vào mức độ hoàn thiện của thiết kế và các yêu cầu kiểm tra, cân chỉnh hệ thống.
Thời gian hoàn thiện bản vẽ và phê duyệt thiết bị
Bản vẽ thiết kế và thông số thiết bị cần được thống nhất trước khi triển khai các hạng mục liên quan. Nếu thay đổi phương án hoặc điều chỉnh thiết bị trong quá trình thi công, tiến độ có thể bị ảnh hưởng do phải cập nhật bản vẽ, khối lượng và kế hoạch cung ứng.
Mặt bằng chưa sẵn sàng, kết cấu chưa hoàn thiện hoặc các hạng mục khác chưa bàn giao có thể làm gián đoạn việc lắp đặt HVAC.
Đối với công trình đang hoạt động, cần tính đến điều kiện thi công, thời gian được phép làm việc và phương án hạn chế ảnh hưởng đến hoạt động sản xuất.
Một số thiết bị HVAC cần thời gian sản xuất, nhập khẩu hoặc vận chuyển trước khi có thể đưa vào lắp đặt. Nếu không có kế hoạch cung ứng phù hợp, tiến độ thi công có thể bị kéo dài dù mặt bằng đã sẵn sàng.
Vì vậy, việc xác định thiết bị từ giai đoạn thiết kế và chủ động kế hoạch cung cấp là yếu tố quan trọng để kiểm soát tiến độ tổng thể.
Để hệ thống HVAC đáp ứng yêu cầu sử dụng và hạn chế phát sinh trong quá trình triển khai, chủ đầu tư cần chú trọng một số vấn đề xuyên suốt từ thiết kế đến bàn giao.
Hoàn thiện bản vẽ và phạm vi thi công: Thống nhất phương án kỹ thuật, thông số thiết bị và trách nhiệm cung cấp giữa các bên trước khi triển khai tại công trường.
Kiểm soát chất lượng thiết bị và lắp đặt: Đối chiếu thiết bị, vật tư với hồ sơ đã duyệt; kiểm tra các vị trí kết nối, đường ống, ống gió và bảo ôn trong quá trình thi công.
Kiểm tra và cân chỉnh trước khi bàn giao: Không chỉ kiểm tra thiết bị có hoạt động hay không mà cần đánh giá các thông số vận hành theo thiết kế và yêu cầu của công trình.
Xây dựng kế hoạch bảo trì: Sau khi bàn giao, cần có lịch kiểm tra, vệ sinh và bảo trì phù hợp với loại thiết bị, thời gian vận hành và điều kiện sử dụng thực tế.
Với công trình phòng sạch, các yêu cầu về cấp sạch, chênh áp và chất lượng không khí cần được xem xét xuyên suốt quá trình thiết kế, thi công và kiểm tra trước khi đưa vào sử dụng.
